Не прошедшая специальную подготовку вода, предназначенная для подпитки водогрейных и паровых котлов, отличается высоким содержанием ионов Ca2+ (кальция) и Mg2+ (магния), а значит, имеет высокую степень жесткости, что, в свою очередь, благоприятным образом сказывается на образовании накипи. Накипь провоцирует сбои в работе оборудования и может привести к его полному выходу из строя. Во избежание таких пагубных последствий, перед подачей в систему подпиточную воду рекомендуется подготовить: смягчить и обессолить. Для этого и предназначен фильтр ионный параллельноточный ФИПа2 3,4-0,6 в Степногорске. Это фильтр 2 ступени очистки, работающий в тандеме с фильтром ФИПа 1 ступени очистки, и устанавливающий после него. При помощи фильтра ФИПа2 осуществляется дополнительная, более глубокая очистка воды. Если сравнить фильтр ФИПа-1-1,0-0,6 и Фильтр ФИПа-2-2,0-0,6, то фильтр ФИПа II ступени будет иметь в два раза большую производительность по сравнению с фильтром I ступени.
Фильтр ФИПа II ступени 1,0-0,6: характеристики эксплуатации
Обозначение | Фильтр ионный параллельноточный ФИПа II 1,0-0,6 |
Производительность, м³/ч | 36 |
Давление условное, бар (МПа) | 6 (0,6) |
Вес, кг | 1220 |
Диаметр, м | 1 |
Высота, м | 2,99 |
Высота фильтрующего слоя, м | 1,1 |
Максимальная рабочая температура, оС | 40 |
Область применения фильтров ФИПа-II-1,0-0,6 | Электростанции, котельные, прочие объекты тепловой энергетики |
Принцип работы фильтра ФИПа II-1,0-0,6
Снижение жесткости подпиточной воды в фильтре ФИПа-2-1,0-0,6 достигается за счет замены катионов магния и кальция, вызывающих образование накипи, на катионы натрия, не вызывающие образование накипи. Этот процесс называется Na-катионирование (натриевое катионирование) и осуществляется посредством пропуска воды через специальный засыпной материал (катионит). В процессе эксплуатации, фильтрующий материал теряет свои ионообменные свойства и нуждается в их восстановлении (регенерации), которое производится при помощи 10-15 % раствора поваренной соли (регенерационного раствора), подающегося в фильтр на 15-25 минут. Чтобы раствор мог без труда проникнуть к зернам катионита, ионообменный материал перед регенерацией подвергается 15-ти минутному взрыхлению потоком воды, движущимся снизу-вверх из НРУ.
Для обессоливания катионита после его взаимодействия с раствором регенерата следует произвести отмывку фильтра заранее подготовленной водой. Данный процесс длится приблизительно от 40 до 60 минут, после чего производится сброс первого фильтрата.

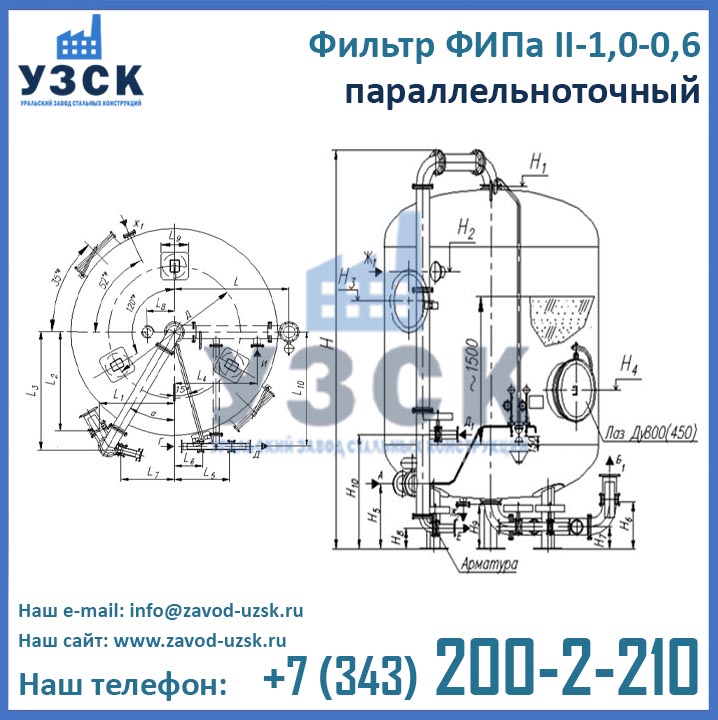

Конструкционные особенности фильтров ФИПа2-1,0-0,6
Фильтр ФИПа-II 1,0-0,6 состоит из стального корпуса цилиндрической формы, оборудованного эллиптическими днищами, изготовленными методом штамповки; люком для осмотра и загрузки засыпного материала (катионита); люком-лазом для монтажных работ внутри корпуса и обслуживания аппарата. К нижнему днищу устройства приварены 3 металлические опоры, необходимые для монтажа фильтра на фундамент. Для присоединения фильтра к трубопроводам обвязки в центре эллиптических днищ предусмотрены фланцы.
Внутри фильтра ФИПа 2 1,0-0,6 располагаются дренажно-распределительные устройства: НДРУ и ВДРУ (НРУ и ВРУ). НДРУ (НРУ) располагается в нижней части корпуса, а ВДРУ (ВРУ) – в верхней. При помощи нижнего распределительного устройства производится сбор умягченной воды и равномерное распределение взрыхляющей воды. А при помощи верхнего распределительного устройства – отвод раствора регенерата, обрабатываемой и взрыхляющей воды.
По умолчанию обвязка фильтра ФИПа 2 ступени 1,0-0,6 не предусмотрена в комплекте поставки и оплачивается дополнительно. Под обвязкой понимаются подающий и отводящий трубопроводы, контрольно-измерительные приборы, пробоотборные устройства, а также запорная и регулирующая арматура.
Гидравлические испытания фильтров ФИПаII-1,0-0,6
Уральский Завод Стальных Конструкций, являющийся непосредственным производителем фильтров ФИПа параллельноточных, оборудован собственным аттестованным гидростендом и проводит обязательные испытания всей выпускаемой продукции. Фильтры ФИПа2 1,0-0,6 испытываются подачей пробного давления 0,9 МПа (9 бар).
Завод УЗСК имеет все необходимы сертификационные и разрешительные документы (см. раздел «Документация») и гарантирует высокое качество выпускаемой продукции.
Узнать актуальные цены фильтров ФИПаII 1,0-0,6 в Степногорске Вы можете, заполнив форму заказа, расположенную внизу страницы или связавшись со специалистами завода УЗСК по координатам из раздела «Контакты».
